高風險通常意味著高收益。所以，玩金融的人一直在找高風險與高收益可以兼得的平衡點，而玩賽車的人一直在找高速度與高安全性的平衡點。3月23日，筆者參加了施耐德電氣在廈門召開的廈門工廠客戶體驗日活動，在這次活動上，施耐德發布了其面向大中型數據中心的Galaxy V系列新家族成員--Galaxy VX，致力于尋找高效與高可靠性之間的平衡。在體驗日上，筆者跟隨施耐德電氣的工程師一起，對這款新品進行了評測，親自驗證了其多項技術是如何應用到產品上的，下面我們一起來看一下這款不間斷電源的實際表現如何。

初識Galaxy VX

　施耐德電氣最新推出的Galaxy VX，顧名思義，是超大功率的意思，它是施耐德Galaxy V家族目前最頂配的產品，市場定位于大中型的數據中心，例如Colo、互聯網巨頭、企業云以及半導體等大型工業制造。

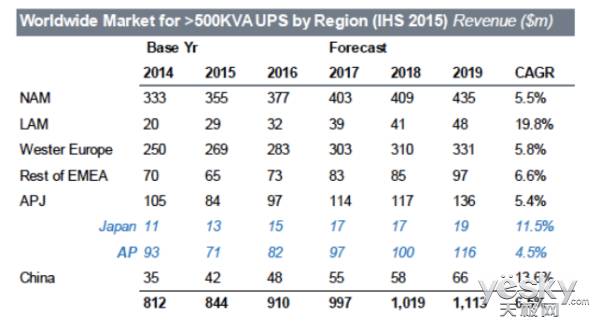

由于當前的云計算、大數據等技術趨勢呈現爆發性增長，全球中大功率UPS市場得以快速發展，如圖，根據IHS 2015的分析報告顯示，近幾年和未來三年>500 KVA的UPS市場增速基本達到兩位數以上，中國的平均增長可達13.6%。

據天極網了解，大功率UPS的用戶，首要關注的是可靠性，其次是能效節省。而Galaxy VX在設計的時候，采用了幾項技術，一個是四電平技術，另外一個是E變換技術，而這兩個技術，也是貫穿施耐德電氣所有V系列家族的關鍵性技術。

Galaxy VX采用經典的雙變換在線拓撲結構，并且擁有多項技術下面做逐一介紹：

1、四電平技術原理介紹

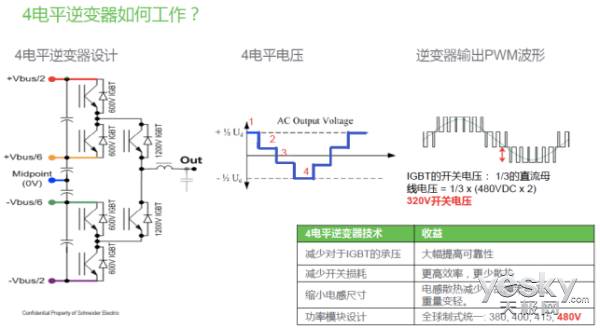

　　四電平技術全稱為4電平逆變器技術，是施耐德專業的技術。這個新技術的原理是什么樣的呢？根據施耐德電氣IT業務部高級產品經理張學文的描述， 施耐德Galaxy VX 可在元器件承壓最低的前提下，提供高達 96.4% 的整機效率。簡單來說，就是在高可靠性的同時，達到高效率。

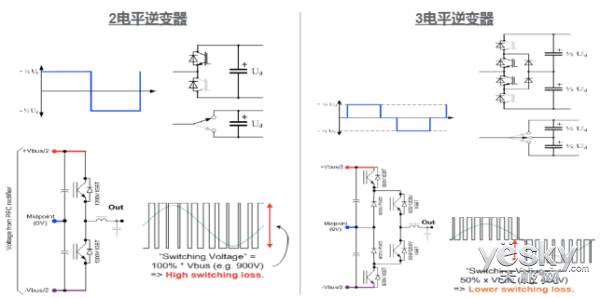

　　首先，我們來看一下傳統的2電平和3電平逆變器是如何工作的？

最近比較普遍流行的三電平逆變器與傳統的兩電平逆變器相比較 ,主要優點是 :器件具有 2倍的正向阻斷電壓能力 ,并能減少諧波和降低開關頻率 ,從而使系統損耗減小。

　　4電平的好處在于，它可以讓每一個IGBT單管的承壓進一步降低，而IGBT承壓降低的一個重要好處在于，可以消除導致IGBT過壓故障來大幅提高可靠性：這些故障包括開關瞬態電壓 、輻射壓力(單點燒毀)、由于電網涌流造成的母線電壓過高 。此外，還進一步縮小了電感尺寸，減少開關損耗，從而減少了散熱，提高了效率。

　　2、E變換原理介紹

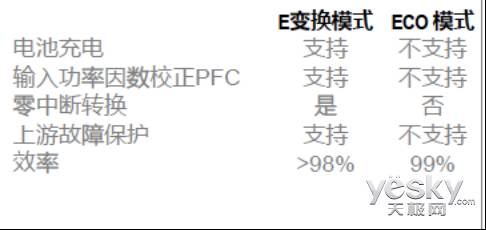

　　E變換模式，即結合了ECO模式和雙變換模式。市電的電能質量在直通的模式下，有時會有諧波影響，或者直接影響到負載，通過E變換模式，能夠過濾處理90%以上的諧波，同時可以將UPS輸入功率因數補償為1。雖然ECO模式能效也很高，但ECO模式在市電中斷時會有幾毫秒到十毫秒的閃斷，這是用戶無法接收的。而E變化模式可以做到沒有任何閃斷。據施耐德電氣工程師介紹，該模式效率高達99.02%以上， 同時電能質量與雙變換模式幾乎一致。E變換模式能夠在高能效狀態下提供雙轉換模式所具有的保護特性。

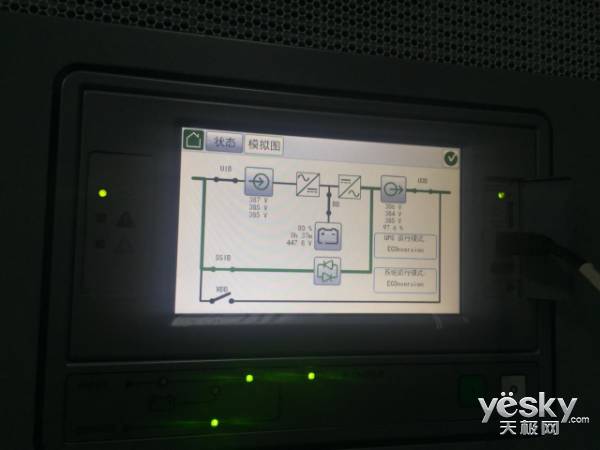

如上圖所示，供電通路是通過靜態旁路開關，逆變器與靜態開關同時導通工作，雙向逆變器給直流母線充電，當市電中斷時，可以零中斷切換到逆變器繼續供電 ，旁路開關SCR可以像二極管一樣控制。

　　3、模塊化設計

　　眾所周知，用戶在選購UPS的時候，對于UPS容量時常會出現低估或高預計等情況，模塊化UPS可以有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。其系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

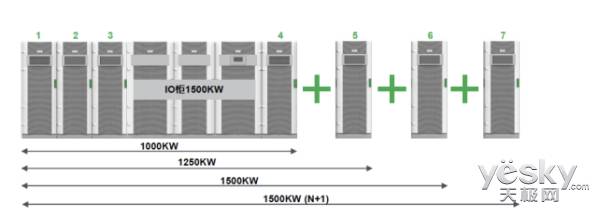

Galaxy VX采用了模塊化設計理念，通過250KW功率柜體擴容系統，在初始安裝后，可通過增加功率柜體擴容或提高冗余度。此外，每一個功率柜體都能夠平均分擔負載，并且當發生故障時能夠與系統隔離，因而即使一個或多個功率柜體故障后系統仍然能夠繼續正常運行。

　　4、用戶界面友好度

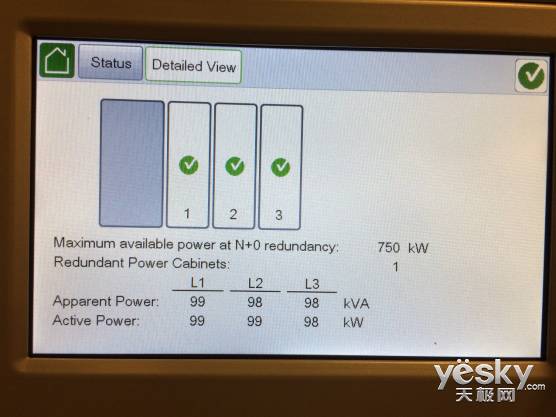

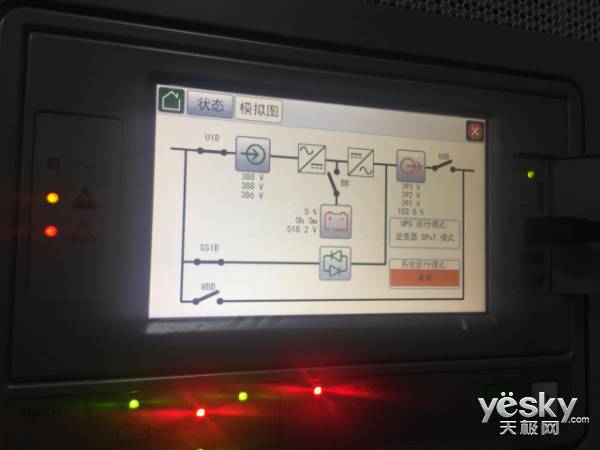

　　Galaxy VX采用了7英寸LCD+LED彩色觸摸屏，提供系統布局、狀態、報警和歷史事件的直觀概覽 。通過可視化的操作模式指示 ，可以提高可靠性，降低人為錯誤 。

5、兼容多種前瞻儲能技術

　　在儲能方面，由于各種儲能技術有各自的優缺點，Galaxy VX則兼容了鉛酸電池 、Ni-Cd電池、鋰離子電池和飛輪四種儲能技術。筆者對這四種儲能技術原理不再過多敘述。

Galaxy VX外觀篇

通過上一部分，相信各位對于其技術優勢和產品優勢有了一定的了解，下面我們來通過幾張圖片來看一下Galaxy VX的產品外觀。

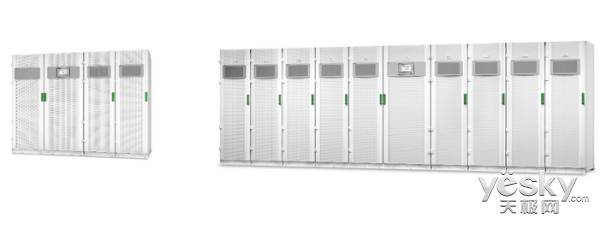

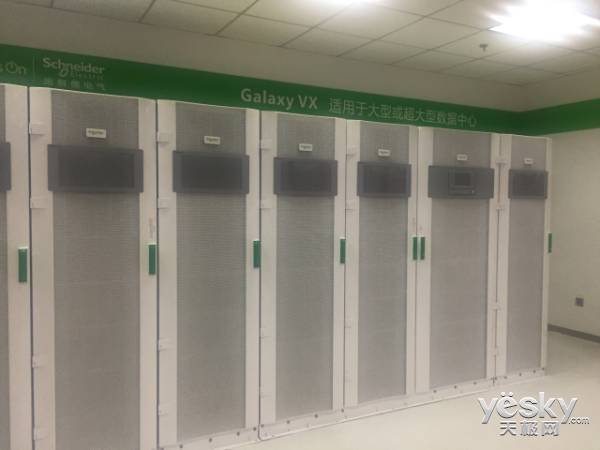

在整體外觀方面，Galaxy VX采用了白色的傳統設計，視覺上干凈簡潔。在機柜把手等細節位置，采用了施耐德的主題綠色，和綠色節能的產品理念相互呼應。在頂部底部采用雙線入口，沒有額外的硬件配置。

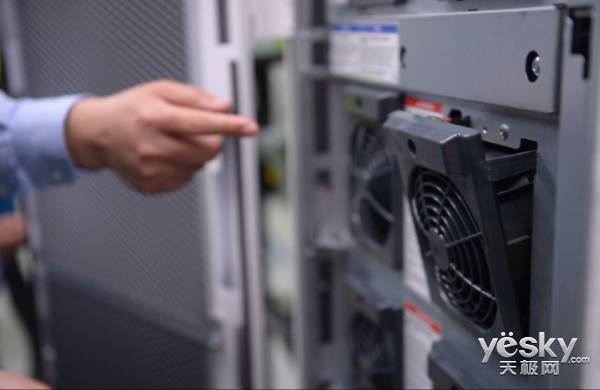

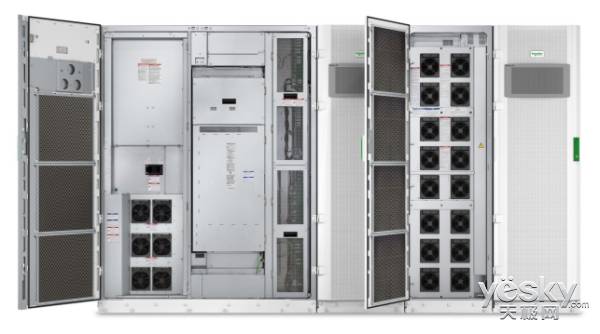

在單個機柜的內部，分為功率柜和I/O柜，在功率柜部分，可以看到主控制器和網絡接口，風扇整齊排列，并配有風扇故障指示燈，同時，風扇支持熱插拔，風扇一旦出現故障，可以實現靈活簡單地更換。

實際測試篇

在實測環節，筆者跟隨施耐德電氣工程師一起，通過對Galaxy V系列產品進行了穩態測試和動態測試。

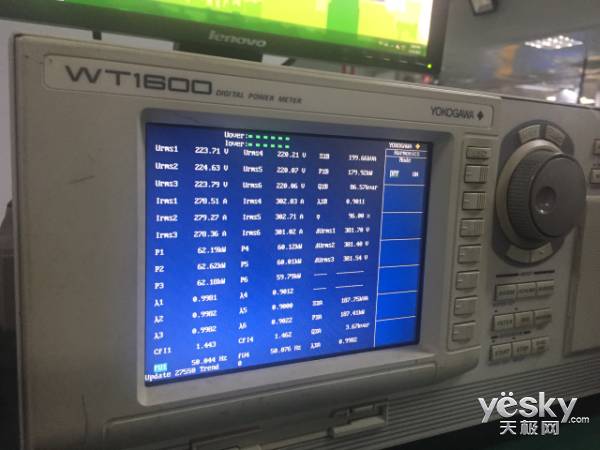

測試平臺：1臺顯示器、YOKOGAWA波形記錄儀、YOKOGAWA功率分析儀、Tuner 軟件平臺

準備測試

UPS的效率可以通過測量UPS的輸出功率與輸入功率求得。UPS的效率主要決定于逆變器的設計。大多數UPS只有在50%-100%負載時才有比較高的效率，當低于50%負載的時候，其效率就急劇下降，UPS廠商所提供的效率指標也多是在額定直流電壓，額定負載條件下的效率。

1、低負載測試：

　　根據測試可以看到，在20%較低負載的時候，就可以達到96%的效率。

2、Eco模式

　　在ECO模式下，通過旁路為負載提供與市電相同的電源，實測的效率高達99.4%。

　　3、E變換模式

　　E變換模式可以在達到接近雙變換模式的性能和ECO模式的效率。E變換模式可在效率99%的條件下提供高電能質量保護。 通過這種方式，能夠保證停電的時候，電池能夠真正不間斷的功率負載，切換時間始終是零，保證了平穩供電。VX在接近滿載時的實測整機效率高達99.02%。

4、SPOT智能負載測試模式

　　通過VX的通訊接口連接到一臺筆記本電腦，通過電腦設置并發送指令，即可實現UPS整機的滿載測試，施耐德稱之為SPOT智能負載測試模式。這種測試并非軟件虛擬，而是真正在UPS整機內部產生了高達數千安培的真實電流，可以模擬滿負載和過載測試。

評測總結：

　　作為在數據中心基礎設計建設領域的領導廠商，施耐德電氣深刻地洞察了客戶需求和面臨的挑戰，Galaxy VX在風險管理、運行成本、可靠性等方面達成了一個最佳平衡點。

　　施耐德電氣在創新的道路上從未止步，Galaxy VX憑借其模塊化設計理念、E變換和四電平逆變技術等首創技術，同時，通過施耐德電氣工程師的講解和實際測試，筆者認為，Galaxy VX將會刷新三相大功率UPS的新高度和未來發展的方向。
