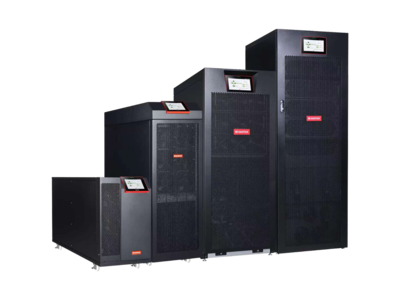

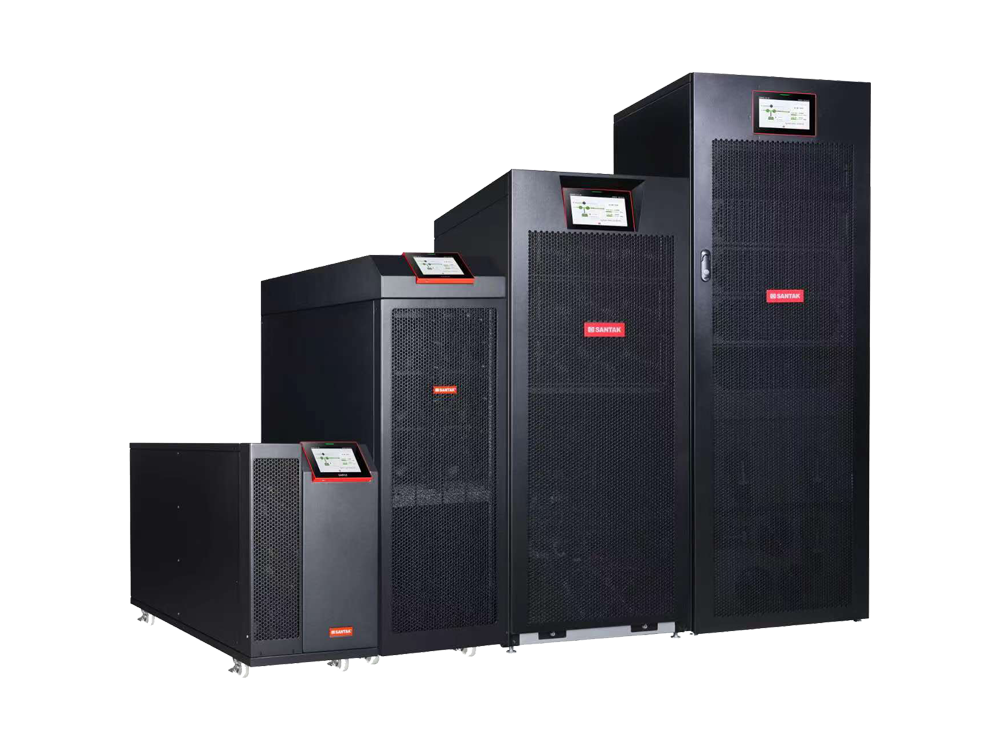

城堡系列 3C3 HD (20-200kVA)


山特城堡3C3 HD是山特城堡3C3經典產品系列的創新升級產品，山特城堡系列UPS秉承為用戶關鍵負載提供安全、可靠、穩定、環保的電力保障為宗旨，不斷對產品進行優化和更新。新一代3C3HD采用目前先進的電力電子及數字信號控制保護技術，則具有更高效率，更小體積，更高性能，更便捷操作等特點，能在各個行業領域?yàn)橛脩籼峁└咂焚|(zhì)電源保障。



___________________________________________________

應用場景

1. 中、小型數據中心
2. 計算機數據機房
3. 自動化控制系統
4. 交通運輸
5. 銀行，金融
6. 通訊行業，5G
7. 生產制造
___________________________________________________
產品詳情
規格參數

      ? 采用新一代IGBT及三電平技術，在線效率高達96%，ECO模式高達99%

      ? 輸出功率因數1.0，有效帶載量提升10%

      ? 模塊化設計，MTTR<30分鐘

      ? 更高功率密度，占地面積節約50%

      ? 充電功率提升4倍，充電時間大幅減少

      ? 智能電容故障預警功能，進一步提升可靠性

      ? 智能電池管理功能

      ? 具有智能虛擬負載測試功能

      ? 全彩色觸摸屏，設備管理更便捷

      ? 標準支持鉛酸，鋰電等電池類型

      ? 支持4臺并機，可并機共電池

      ? 支持電池冷啟動


型號3C3 HD-20K3C3 HD-30K3C3 HD-40K3C3 HD-60K3C3 HD-80K
額定容量20KVA/20KW30KVA/30KW40KVA/40KW60KVA/60KW80KVA/80KW
輸入輸入方式三相+N線+地線
頻率 50/60Hz，范圍40 - 72Hz
功率因數≥ 0.99
市電電壓范圍201 ~ 478Vac線電壓； 116 ~ 276Vac相電壓
旁路電壓范圍338 ~ 458Vac線電壓； 195 ~ 264Vac相電壓
輸入電流諧波<2%線性負載； <5%非線性負載
輸出額定電壓230/400Vac，3相+N線+地線，（220/380，240/415可選）
功率因數1.0
頻率誤差同步旁路頻率范圍±4Hz
電壓穩定性穩態<1%
過載時間102 ~ 110%負載60分鐘，111 ~ 125%負載10分鐘，126 ~ 150%負載1分鐘
功能在線雙變換模式效率高達96%
ECO節能模式效率高達99%
電池類型VRLA鉛酸電池，AGM，膠體電池，NiCad電池，鋰電池
電池電壓320V~607V 默認432V
充電方式智能電池管理
最大充電電流25A38A50A76A100A
并機能力4臺并機
使用環境環境溫度0 ~ 40°C
儲藏溫度–15 ~ +55°C
環境濕度5 ~ 95 % ，無凝露
海拔高度海拔1000米內無需降額，若超過1000米時應按GB/T 3859.2的規定降容使用
尺寸寬*深*高330*668*521330*690*975
重量凈重(不含電池）41kg45kg45kg90kg90kg
毛重(不含電池）50kg55kg55kg131kg131kg
安全標準符合標準GB4943； YD/T1095； GB/7260.2； IEC/62040

型號3C3 HD-100K3C3 HD-120K3C3 HD-160K3C3 HD-200k
額定容量100KVA/100KW120KVA/120KW160KVA/160KW200KVA/200KW
輸入輸入方式三相+N線+地線
頻率 50/60Hz，范圍40 - 72Hz
功率因數≥ 0.99
市電電壓范圍201 ~ 478Vac線電壓； 116 ~ 276Vac相電壓
旁路電壓范圍338 ~ 458Vac線電壓； 195 ~ 264Vac相電壓
輸入電流諧波<3%線性負載； <5%非線性負載
輸出額定電壓230/400Vac，3相+N線+地線，（220/380，240/415可選）
功率因數1.0
頻率誤差同步旁路頻率范圍±4Hz
電壓穩定性穩態<1%
過載時間102 ~ 110%負載60分鐘，111 ~ 125%負載10分鐘，126 ~ 150%負載1分鐘
功能
在線雙變換模式效率高達96%
ECO節能模式效率高達99%
電池類型VRLA鉛酸電池，NiCd電池，鋰電池
電池電壓±16~±22節
充電方式智能電池管理
最大充電電流100A120A160A200A
并機能力4臺并機
防護登記IP20
使用環境環境溫度0 ~ 40°C
儲藏溫度–15 ~ +55°C
環境濕度5 ~ 95 % ，無凝露
海拔高度海拔1000米內無需降額，若超過1000米時應按GB/T 3859.2的規定降容使用
尺寸寬*深*高500*850*1230500*850*1600
重量凈重(不含開關）149kg149kg215kg240kg
凈重(含4開關）162kg162kg270kg295kg
安全標準符合標準GB4943； YD/T1095； GB/7260.2； IEC/62040
